5 de novembro de 2011

HUD EM AUTOMÓVEIS: VEIO PARA FICAR?

HUD, sigla em inglês de head-up display, mostrador na altura da cabeça, com a mesma em posição normal, é dispor informações ao motorista na altura de seus olhos, evitando que precise baixar a cabeça e desviar atenção da via para visualizá-las no painel enquanto dirige.

Seção de um visor de imagem refletida usado na Segunda Guerra Mundial

A origem do HUD vem da aviação de caça, antes da 2ª Guerra Mundial, quando já se ensaiavam reunir algumas informações ao piloto para melhorar sua acuidade em enquadrar alvos móveis quando em combate com aviação inimiga. Um complexo sistema de lentes dava ao piloto estimativa de velocidade de seu alvo, assim como razão de curva do avião (turn rate indicator). Mas foi na metade da década de 1970 que se chegou perto do modelo atual, com informações padronizadas aos pilotos, comum a modelos diferentes de caças.

O principal objetivo seguia sendo reunir as informações mais relevantes para acertarem o alvo inimigo, como mostrado na foto abaixo, mas a evolução dos caças no período, de propelidos a motores a pistão para turbinas a jato, velocidades supersônicas de ambos os combatentes, tornavam a visualização do inimigo impossível a olho nu. Assim, o HUD tornou-se fundamentalmente necessário ao piloto, ao agregar mais de uma dezena de informações num pequeno espaço do pára-brisa.

HUD em um F/A-18C


O primeiro emprego de HUD em automóveis foi no Chevrolet Corvette C5 de 1988. Ao mesmo tempo que a GM agiu com pioneirismo em trazer uma tecnologia aeronáutica do mostrador digital à parte interna do para-brisa, a quantidade de informações disponíveis ao motorista não passava de três ou quatro, todas elas redundantes com painel imediatamente abaixo, não sendo necessário baixar a cabeça para olhar velocidade ou rotação do motor. Era só desviar um pouco o olhar e não se tratava de concentração de um combate aéreo, um dog fight (briga de cachorro, bordão da aviação militar que descreve uma luta feroz entre dois caças).

Pelo contrário, num passeio dominical, o feliz proprietário do Corvette estaria mais propenso a exibir sorriso de satisfação, quando acionasse seu HUD inspirado num caça F18 e visse no para-brisa a projeção de sua velocidade e rpm.

Mas a utilidade do HUD ficou no mínimo discutível, mesmo se estivesse pilotando num autódromo. Quem tiver curiosidade, veja este vídeo da demonstração do HUD.

Nesses mais de 23 anos, algumas informações de painel foram sendo suprimidas ou caindo em desuso, as cinco ou seis clássicas que habitavam o quadro de instrumentos de todo esportivo também se reduziram. BMWs novos sequer mostram temperatura do líquido de arrefecimento, o que dizer de pressão e temperatura do óleo, sistema de carga da bateria etc?

Mas várias outras se agregaram, o chamado infotainment tomou espaço, navegação por satélite idem, certos GPSs mostram o limite de velocidade da via por onde se trafega: por que não concentrar cinco ou seis delas consideradas mais úteis ao motorista atual e dispô-las num único lugar, que não desvie a atenção de quem dirige?

HUD de um BMW E60 de 2003

A BMW passou oferecer o HUD em alguns de seus modelos a partir de 2003 e na apresentação da nova geração do Série 3, este ano, elas evoluíram ainda mais, logo acima do quadro de instrumentos se visualizam distância do veículo imediatamente à frente, próximas saídas da auto-estrada, velocidade- limite da via e a do veículo, enfim, creio que chegaram a um estágio bastante interessante.

É curioso que seus concorrentes ainda mantenham aposta somente nas telas grandes de mostradores, que congregam várias outras informações, tecnologia touch screen (sensível ao toque) etc., mas que não deixam de ser atraentes. Nas imagens da apresentação do novo Peugeot 208, vê-se uma tela que fica ao alcance das mãos do motorista para operá-la através de toques.

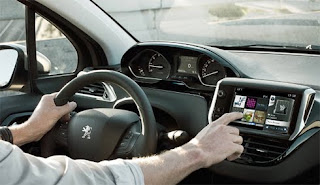

Tela touch screen de infotainment do novo Peugoet 208

Em alguns países do leste da Europa, o índice de furtos de GPS se assemelha aos do Brasil. Se você for alugar um carro, é comum lhe questionarem os lugares de destino, se República Checa, Croácia, Hungria estão no seu programa. Em caso afirmativo, cláusulas de restrição, aumento do seguro, ou até mesmo documentos de isenção de responsabilidade cairão sobre você, consequência desse triste modismo.

Pior, lá esses equipamentos estão inseridos no painel, para arrancá-lo os amigos do alheio não tem dó de arrebentá-lo completamente. lembremo-nos do que víamos aqui na época que se furtavam toca-fitas ou toca-CDs.

HUD do novo Série 3: informação chegou perto do ideal

No Brasil, os GPS se popularizaram como aparelhos externos, presos com ventosas no pára-brisa, Se o ou a motorista for a um restaurante e tiver que parar o carro na rua, GPS vai dentro da bolsa ou escondido debaixo do banco, só mudou o aparelho... Também viraram telas de TV ou de DVD, uma curiosa fonte de desvio de atenção que não faz o menor sentido, nem quando se defende que usaria somente com trânsito congestionado.

No meu entender, o HUD poderia ser um antídoto à distração causada por infotainment. Bem que ele podia começar a migrar para os outros segmentos, abandonando as telas de distração de motoristas... Não custa sonhar.

MAS

Fonte: Wikipedia
